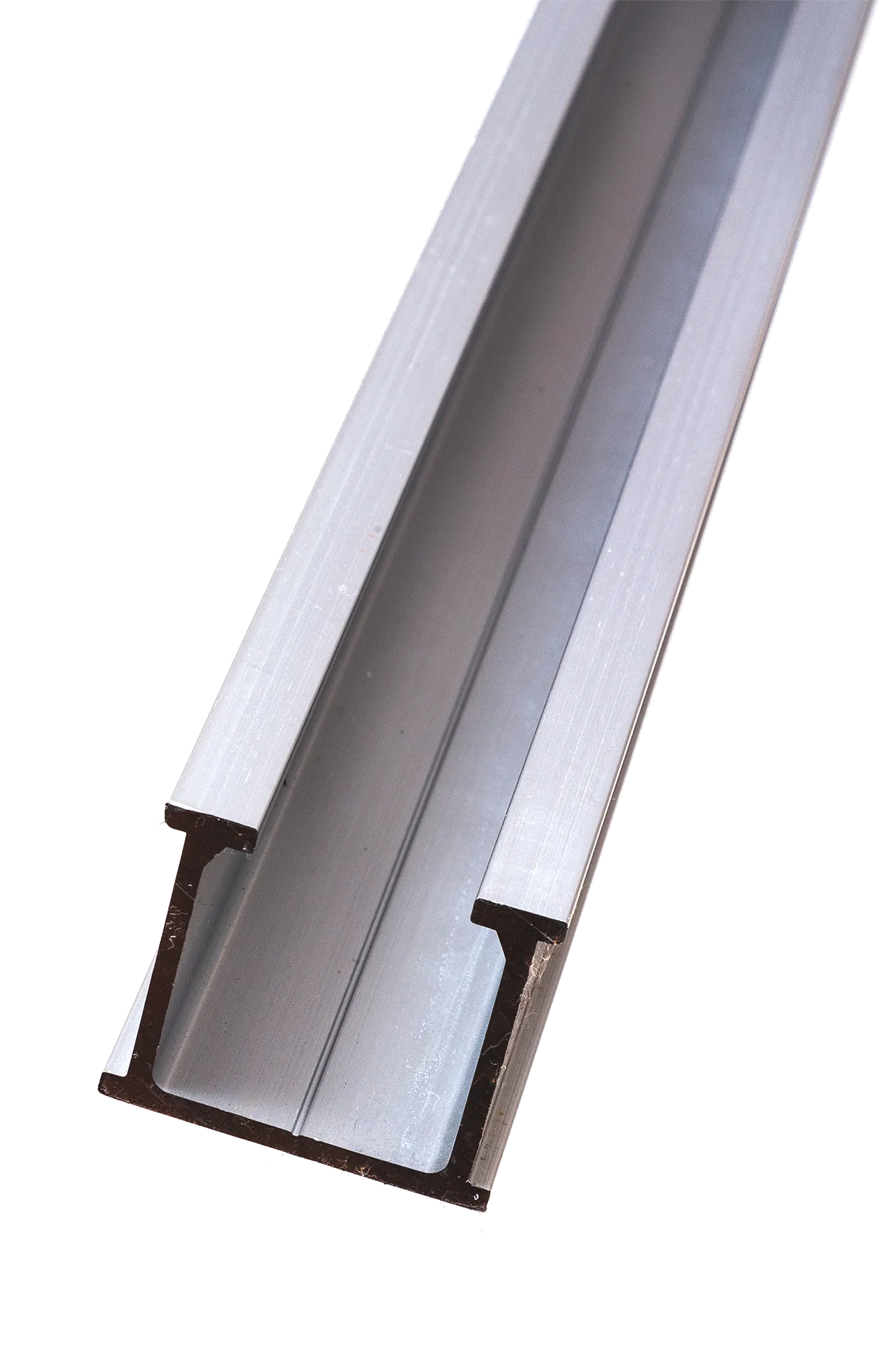

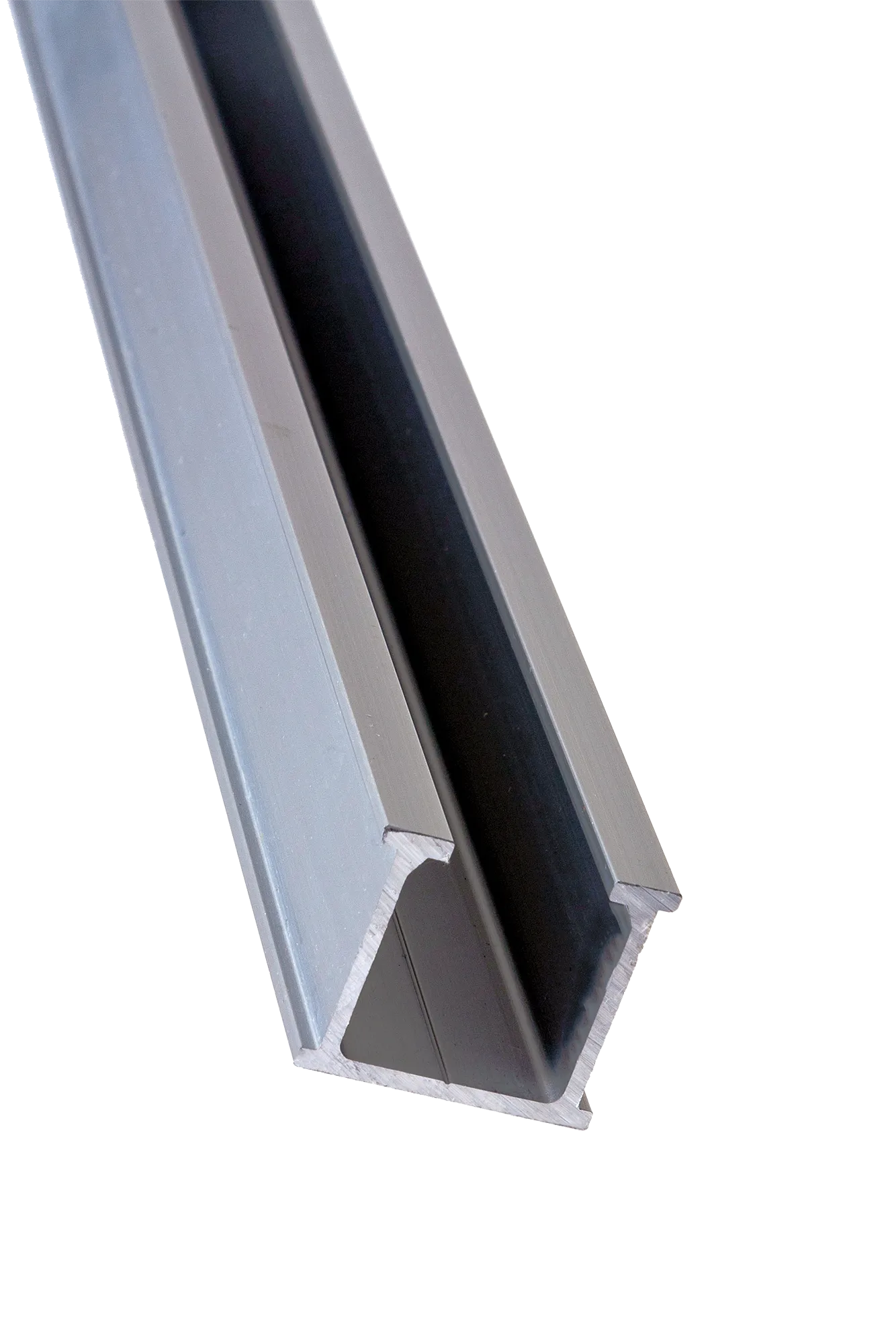

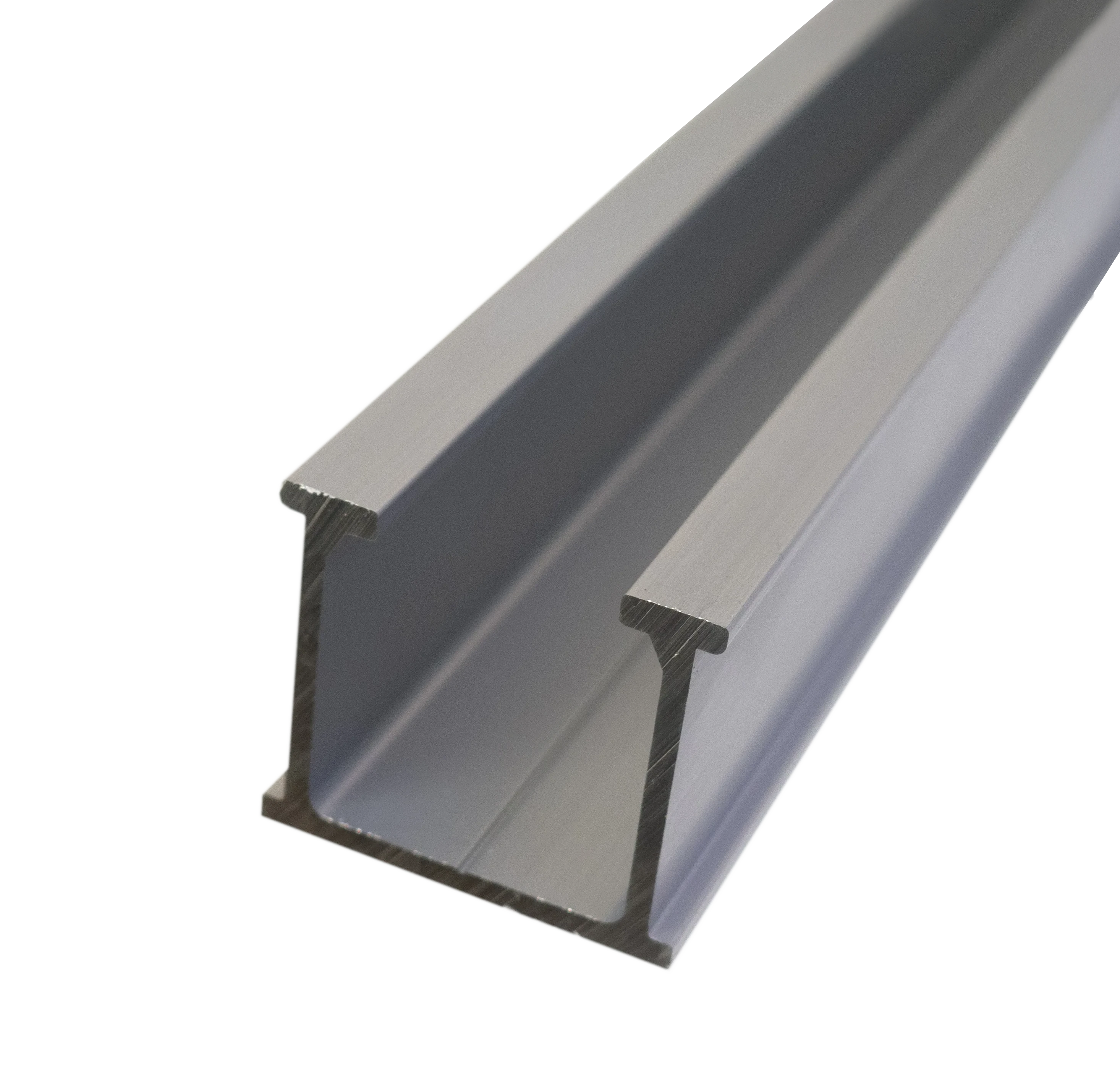

Perfil estructura auxiliar aluminio anodizado
Perfil en aluminio anodizado empleado para el diseño y construcción de bases para estructuras inclinadas de paneles solares en tejados de chapa o panel sándwich donde la separación entre las vigas bajo el techo no coinciden con los elementos de fijación necesarios para la estructura solar.
Se emplea en combinación con la base octogonal al anodizado (Ref.: 01010808)
Respuesta mecánica
| Área (A) | 2.268.244 | A | 2.268.244 |
|---|---|---|---|
| Momento de inercia alrededor del eje X (Ix) | 273.872.421 | Ix | 273.872.421 |
| Radio de giro alrededor del eje X (ix) | 109.883 | lp | 612.444.127 |
| Wx (Superior) | 15.506.017 | ix | 109.883 |
| Wx (Inferior) | 22.198.071 | Iy | 338.571.706 |
| Momento de inercia polar (Ip) | 612.444.127 | Wx(Arriba) | 15.506.017 |
| Momento de inercia alrededor del eje Y (Iy) | 338.571.706 | Wy(Izquierda) | 20.213.237 |
| Radio de giro alrededor del eje Y (iy) | 122.174 | Wx(Abajo) | 22.198.071 |
| Wy (Izquierda) | 20.213.237 | Wy(Derecha) | 20.213.236 |
| Wy (Derecha) | 20.213.236 | Momento del área alrededor del eje X | 11.355.295 |
| Momento de área alrededor del eje X | 11.355.295 | Momento del área alrededor del eje Y | 13.114.616 |
| Momento de área alrededor del eje Y | 13.114.616 | Distancia del centroide al lado izquierdo | 167.500 |
| Distancia desde el centroide al lado izquierdo | 167.500 | Distancia del centroide al lado derecho | 167.500 |
| Distancia desde el centroide al lado derecho | 167.500 | Distancia del centroide al lado superior | 176.623 |
| Distancia desde el centroide al lado superior | 176.623 | Distancia del centroide al lado inferior | 123.377 |
| Distancia desde el centroide al lado inferior | 123.377 | Momento principal I1 | 27.387.242 |
| Primer momento principal (I1) | 27.387.242 | Dirección del momento principal 1 | (1.000, 0.000) |
| Dirección del primer momento principal | (1.000, 0.000) | Momento principal I2 | 33.857.171 |
| Segundo momento principal (I2) | 33.857.171 | Dirección del momento principal 2 | (0.000, 1.000) |
| Dirección del segundo momento principal | (0.000, 1.000) |
Seleccionar variante de producto
Volver a empezar
Longitud (mm)
Largo (mm)
Ancho (mm)
Espesor (mm)
| Código | Longitud (mm) | Largo (mm) | Ancho (mm) | Espesor (mm) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 0101100 | 1100 | 30 | 33.5 | 2.5 | ||||||
| 01018000 | 1800 | 30 | 33.5 | 2.5 |
